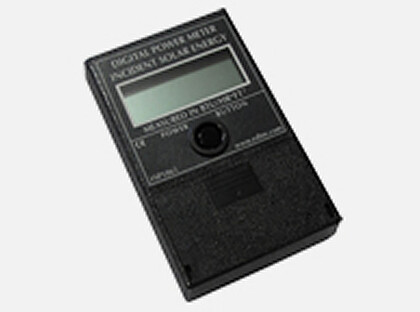

Aparelho de Medição de Calor

Equipamento essencial para quem trabalha no mercado da aplicação de filmes solares e vinil em vidros, pois permite efectuar a leitura do calor solar, auxiliando por isso na escolha do filme a aplicar.
• Descrição Geral:
• Este aparelho de medição de calor mede a energia por unidade de área de radiação solar incidente que chega à área sensorial do medidor. O aparelho utiliza um sensor de luz de última geração juntamente com um microprocessador para conseguir uma leitura fácil das medições. O dispositivo pode ser utilizado para medir as características solares do vidro, filmes ou outros materiais transparentes.
• Características:
• Tecnologia digital
• Excelente resolução
• Controlo por microprocessador
• Não são necessários ajustes ou calibrações
• Sensor incorporado
• Botão de ligar/desligar de pressão
• Funiconamento:
• Este aparelho pode ser usado para medir a energia solar em várias aplicações. Podem obter-se repetidas leituras num determinado ambiente para verificar as mudanças ao longo do tempo. O medidor também pode ser usado para comparar o desempenho solar em vários materiais transparentes. As medições de energia solar podem ser obtidas seguindo o procedimento abaixo.
• Para uma demonstração em cima de uma mesa, coloque uma fonte de luz de frente para o aparelho. O medidor deve estar direito sobre a mesa, com o sensor directamente virado para a fonte. Se necessário, coloque o aparelho em cima da sua caixa de forma a posicionar o medidor no centro do feixe de luz. Para obter os resultados mais precisos NÃO MOVA a fonte de luz e o medidor durante a leitura.
• Para medições com a luz directa do Sol, coloque o aparelho com o sensor de luz virado directamente para o Sol (sempre que possível). Colocando as amostras de vidro ou filme em frente ao sensor, um de cada vez, consegue monitorar a redução de energia solar transmitida através de cada amostra. Tenha em atenção que as condições no exterior estão sempre a mudar. Nuvens e condições ambientais podem mudar a energia solar incidente rapidamente.
• Instruções:
• 1. Ligar o aparelho carregando no botão Ligar/Desligar.
• 2. Apontar o sensor à fonte de luz.
• 3. Gravar a leitura que aparecer.
• 4. Colocar a amostra transparente entre a fonte de luz e o medidor.
• 5. Gravar a leitura que aparecer.
• 6. Retirar a amostra e confirmar a leitura original do passo 3.
• 7. A percentagem de transmissão é (passo 5 e 3)*100 (ou seja, 150/200=75%).
• 8. Pressione de novo o botão para desligar o aparelho.
• Dicas Úteis de Funcionamento:
• Se fizer medições perto de uma lâmpada de calor, não coloque o aparelho demasiado perto da fonte de luz. Se a extremidade do medidor começar a ficar quente é porque provavelmente está muito perto da fonte de luz. Longos períodos de exposição ao calor podem causar deformação dos filtros, o que resulta numa mudança da precisão do medidor.
• Ao fazer medições da percentagem de transmissão, é importante que o medidor seja mantido exactamente na mesma posição para ambas as leituras (quando possível). Qualquer mudança no ângulo ou a proximidade com a fonte de luz pode afectar de forma negativa a precisão das medições. Para melhores resultados, colocar o medidor em cima da sua caixa ou outro objecto. Para ler as leituras de transmissão, deslize a amostra de vidro na frente do medidor, sem mover a sua posição. Este passo garantirá leituras o mais precisas possível.
• Ao realizar leituras de percentagem de transmissão, recomenda-se fazer diversas leituras para reduzir a quantidade de erro que possa ocorrer. Esteja ciente de uma fonte de luz em mudança (sol com nuvens em movimento) irá afectar as leituras de transmissão.
• O sensor de luz está localizado no topo do aparelho. Para uma maior precisão nas medições, este sensor deverá estar directamente em frente à fonte luminosa. NÃO altere a condição do sensor tocando ou puxando um dos filtros. Qualquer modificação ou alteração da superfície exterior do filtro branco afectará a calibração do medidor. Esta área deverá estar sempre limpa. Ar comprimido ou um pano sem fiapos devem ser usados para limpar a superfície do filtro se esta ficar sujo.
• Quando não estiver em utilização desligue o aparelho. Desta forma irá conservar as pilhas mais tempo.
• Não tente abrir o aparelho. Se o fizer estará a violar a garantia e a afectar a calibração do medidor.
• Substituição de Pilhas:
• O aparelho é alimentado por uma bateria de 9 volts. Quando a voltagem da bateria está a ficar demasiado fraca para o medidor funcionar, o visor começará a piscar. Quando isso acontecer terá de mudar as pilhas rapidamente. Para tal, desligue o medidor, retire a tampa das pilhas perto do final do aparelho e coloque pilhas novas. As pilhas alcalinas duram mais tempo, mas não são obrigatórias para este aparelho.
• Calibração:
• Este aparelho foi calibrado para detectar a energia solar total incidente do sol. O maior valor de energia solar incidente é obtido quando o final do medidor está virado directamente para o sol. Quando tal não acontece, a energia solar incidente é reduzida pela curva co-seno do ângulo do sol.
• Certifique-se que o material transparente que está a ser testado está razoavelmente limpo.
• Este instrumento é calibrado de fábrica para um NIST (National Instituite of Standards and Technology). Termopilha rastreável e não deve requerer nenhum ajuste.
