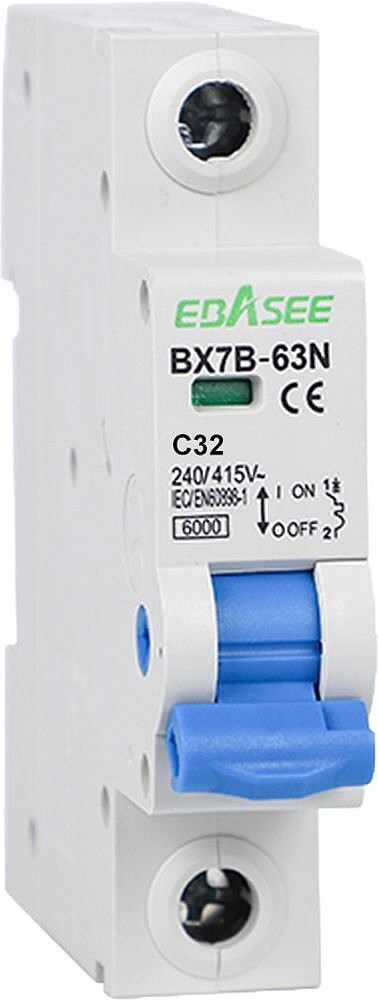

BX7B-63N-32A-1P : : Disjuntor - Corrente nominal 32A - 1 polo (instalações monofásicas) - Curva de tipo C - Para calha DIN - Em conformidade com a norma IEC/EN 60898-1

A série BX7B é uma gama de disjuntores magnetotérmicos concebida para proteger circuitos elétricos contra sobrecargas e curto-circuitos, tanto em instalações de distribuição como em circuitos de iluminação e alimentação. A gama oferece diferentes intensidades nominais e configurações de pólos, permitindo adaptar a proteção a diferentes tipos de cargas e características da instalação.

O seu design modular para calha DIN facilita a integração em quadros elétricos e permite combiná-lo com outros dispositivos de proteção. A série está disponível com diferentes níveis de potência de corte, o que permite selecionar a proteção adequada de acordo com as características da instalação.

É uma solução indicada para quadros elétricos residenciais, instalações comerciais, terciárias e industriais, bem como para circuitos de iluminação, tomadas elétricas, alimentação de equipamentos e distribuição elétrica geral.

• Disjuntor
• Corrente nominal 32A
• 1 polo (instalações monofásicas)
• Curva de tipo C
• Para instalações residenciais, comerciais e industriais
• Instalação DIN-rail
• IP20
• Em conformidade com a norma IEC/EN 60898-1

Gama Disjuntor
Montagem Calha DIN 35mm (EN 60175))
Tipo de terminal Cabo / Barra coletora (pin-type busbar)
Conexão Superior / inferior
Secção de ligação superior 25mm2 AWG 18/3
Secção de ligação inferior 25mm2 AWG 18/3
Torque 2Nm
Secção transversal do condutor recomendada 4mm2 (Corrente nominal de 25-32A))
Dimensões 17.8 (Lg) x 81.4 (Al) x 79.0 (Pf) mm

CARACTERÍSTICAS ELÉTRICAS

Corrente nominal de entrada 32A
Número de pólos 1P (monofásico)
Tensão nominal 240V
Tensão de isolamento 500V
Frequência nominal 50/60Hz
Capacidade salto nominal 6000A
Tensão de pico 6000V
Tensão de ensaio dielétrico à frequência industrial (1 min) 2kV
Tipo de curva C
Grau de poluição 2

CARACTERÍSTICAS MECÂNICAS

Vida elétrica 6000 operações
Vida mecânica 20000 ciclos
Grau de protecção IP20
Temperatura de referência 30ºC
Temperatura de funcionamento -5 - 40ºC
Temperatura de armazenamento -25 - 70ºC
